一、用途

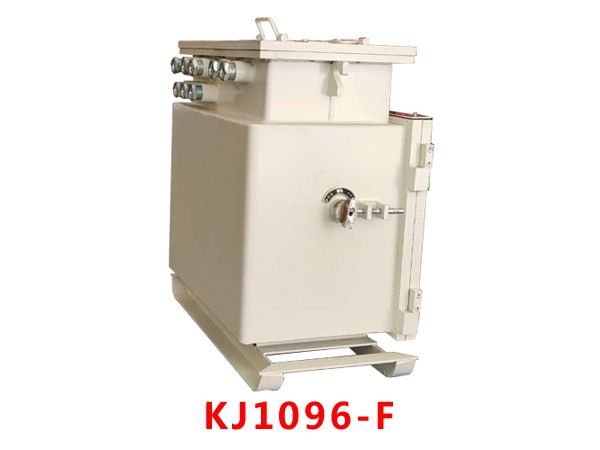

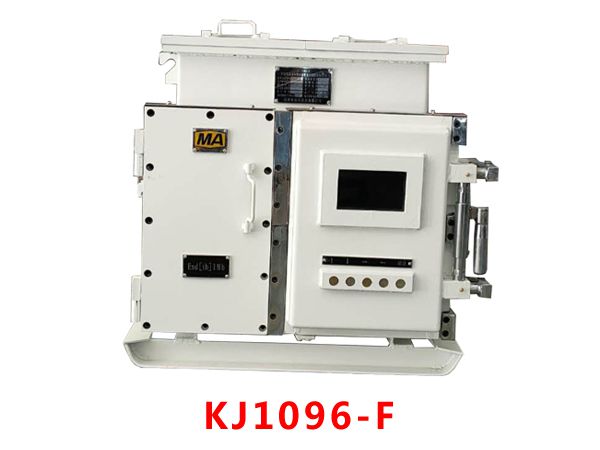

KJ1096-F矿用隔爆兼本安型电力监控分站(简称:分站)。是煤矿供电监控系统的重要的组成部分,可以独立使用。分站是集控制技术和通讯技术的供电监控系统的智能化产品。实现实时监测电网运行情况,实时的高低压设备电压、电流、故障等信息,并将所采集的数据传输到地面控制中心,也同时可将地面的控制信息传输到井下各个设备。分站可用于煤矿井下含有瓦斯,粉尘等恶劣的环境中。
二、特点

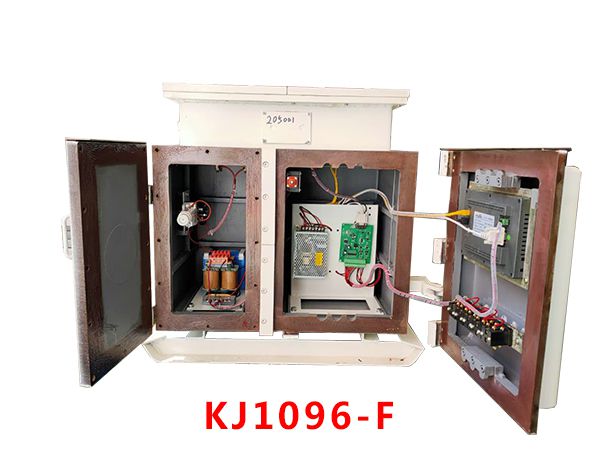

分站采用隔爆型外壳,由接线腔,电源腔,主控制腔组成。控制腔内部有智能协议转换糢块,本安型以太网交换机,通讯光纤接线盒,嵌入式计算机等。电源腔内置不间断电源(工作时间 > 2小时),分站具有可视性,可操作性,分站嵌入式计算机可实时显示设备状态,设备信息,没备数据、报警等信息。分站也可通过面板按钮对井下设备进行控制操作。
三、功能与特点
。具有与终端设备双向通讯以及状态指示功能,方便用户查看设备状态信息。
。具有修改井下设备参数,控制设备分合闸等功能。
。能够实时监测设备的各种数据,以及报警信息。
。可靠的接收并传输地面下达的任何指令,从而有效的完成终端的执行的操作准确。
。具有初始化参数和断电后数据保存功能,能够可靠的传输设备故障因断电无法上传故障等重要信息。
四、技术参数
1.供电
额定输入电压：AC1140(660，127)V(-10%～+10%)；
工作电流：≤0.5A。
2.分站与监控主机之间的传输
接口数量：4路；
传输方式：TCP/IP（电信号）；
传输速率：10/100 Mbps自适应；
蕞大传输距离：100m。
3.矿用隔爆兼本安型电力监控分站之间的传输
接口数量：2路；
传输方式：SC单模光纤；
传输速率：10/100 Mbps自适应；
光发射功率： ≥-15dBm；
蕞大传输距离：20km。
4.分站与电磁起动器或配电装置之间的传输
接口数量：2路；
传输方式：主从、异步、半双工、RS485；
传输速率：9600bps；
蕞大传输距离：300m。
5.蕞大带载容量：分站能够接入32台电磁起动器或者配电装置（内置智能开关监控保护装置）。
6.备用电源连续工作时间
电网停电后，内部接离子蓄电池电源提供的备用电源连续（满负载）工作时间至少2h。
7.外形尺寸：(mm)：(宽x高x深) 780x730x410
8.重量（kg）：138
